SPECTRA: Adaptive Execution of Speculative Decoding on a Runtime-Reconfigurable Tiled Architecture

논문 링크

SPECTRA: 추론 단계가 바뀔 때마다 하드웨어도 옷을 갈아입는 재구성 가능 LLM 가속기

한 줄 요약 (TL;DR)

스펙큘레이티브 디코딩은 프리필(연산 바운드 GEMM)·디코드(메모리 바운드 GEMV)·그 사이의 병렬 검증을 오가며 산술 강도 가 토큰마다 출렁인다. 고정 데이터패스로는 이 세 체제를 동시에 소화할 수 없다. SPECTRA 는 타일 내부의 PE 배열을 커널 단위로 시스톨릭↔벡터-레인으로 전환하고, 타일 간에는 타일 수·샤딩 축·통신 프리미티브를 동적으로 고르는 재구성 가능 아키텍처다. 20타일 FPGA 프로토타입에서 고정 설계 대비 최대 2.09배(타일 레벨)에 더해 1.25배(시스템 레벨)를 추가로 확보했고, 엣지 GPU 대비 최대 3.6배 처리량과 2.9배 전력 효율을 달성했다.

핵심 아이디어

이 논문의 중심 주장은 한 문장으로 정리할 수 있다.

저자들은 [커널 단위의 이중 모드 PE 배열과 시스템 레벨의 동적 샤딩]을 도입함으로써 [고정 데이터패스가 스펙큘레이티브 디코딩의 가변적 산술 강도를 소화하지 못하는 한계]를 극복하는 [최대 2.09배 + 1.25배의 가속]을 달성할 수 있다고 가정한다.

구체적으로, 저자들이 짚는 연구 공백(research gap)은 명확하다. 기존의 스펙큘레이티브 디코딩 가속기들(SpecPIM, LP-Spec, EdgeLLM, Ghidorah 등)은 “어떤 기판에 초안 모델을, 어떤 기판에 타깃 모델을” 할당할지만 정적으로 정한다(근거: §5). 즉, 워크로드의 실행 시간(runtime) 변화 에 반응하지 못한다. 반면 SPECTRA는 재구성 가능 컴퓨팅(reconfigurable computing)과 LLM 추론을 처음으로 두 레벨에서 동시에 엮는다. 저자들이 제시하는 세 가지 기여는 다음과 같다(근거: §1).

1. 새로운 분석: 스펙큘레이티브 디코딩이 만드는 “중간 연산 체제"와 그 런타임 의존성을 정량적으로 특성화한 것.
2. 새로운 아키텍처 구성요소: 커널 단위로 GEMM↔GEMV를 전환하는 이중 모드 PE 배열과, 타일 수·샤딩 축·통신 패턴을 동적으로 고르는 시스템 레벨 매핑.
3. 새로운 시스템 프로토타입: 20타일 FPGA에서 두 레벨의 적응성을 결합해 고정 데이터패스·정적 매핑 대비 실질적 성능 이득을 입증한 것.

배경: 그들이 해결한 문제

Transformer 기반 LLM 추론은 계산 특성이 정반대인 두 단계로 갈린다. 입력 행렬을 $[M\times K]$, 가중치를 $[K\times N]$이라 할 때(여기서 $M$은 한 번에 처리하는 토큰 행 수, $K$는 은닉 차원, $N$은 투영 출력 차원), 산술 강도(Arithmetic Intensity, AI)는 연산량을 이동 바이트로 나눈 값이다. 가중치 로드를 지배 항으로 두면 다음처럼 단순화된다(근거: §2).

핵심은 AI가 $M$에 선형으로 비례하고 $K$, $N$과는 무관하다는 점이다. 프리필(prefill) 은 전체 입력 $S$개 토큰을 한꺼번에 처리하므로($M=S$) GEMM이 되어 계산 바운드에 놓인다. 반대로 자동회귀 디코드(decode) 는 한 번에 토큰 하나만 처리하므로($M=1$) GEMV가 되어 $\text{AI}=0.5$ FLOPs/byte까지 떨어지고, 철저히 메모리 바운드가 된다(근거: §2). 이 둘은 로프라인 모델의 정반대 끝에 있다.

여기에 스펙큘레이티브 디코딩 이 끼어든다. 가벼운 초안(draft) 모델이 $\gamma$개 토큰을 미리 예측하고, 무거운 타깃(target) 모델이 $\gamma+1$개 토큰을 병렬로 검증한다(여기서 $\gamma$는 스펙큘레이션 길이). 수용은 첫 불일치 토큰까지 이뤄지므로 정확도는 표준 디코딩과 정확히 동일하다(근거: §2).

  flowchart LR
    A["초안 모델<br/>γ개 토큰 예측"] --> B["타깃 모델<br/>γ+1개 토큰 병렬 검증"]
    B --> C{"첫 불일치까지<br/>토큰 수용"}
    C --> D["수용 토큰 확정<br/>다음 반복"]
    D --> A

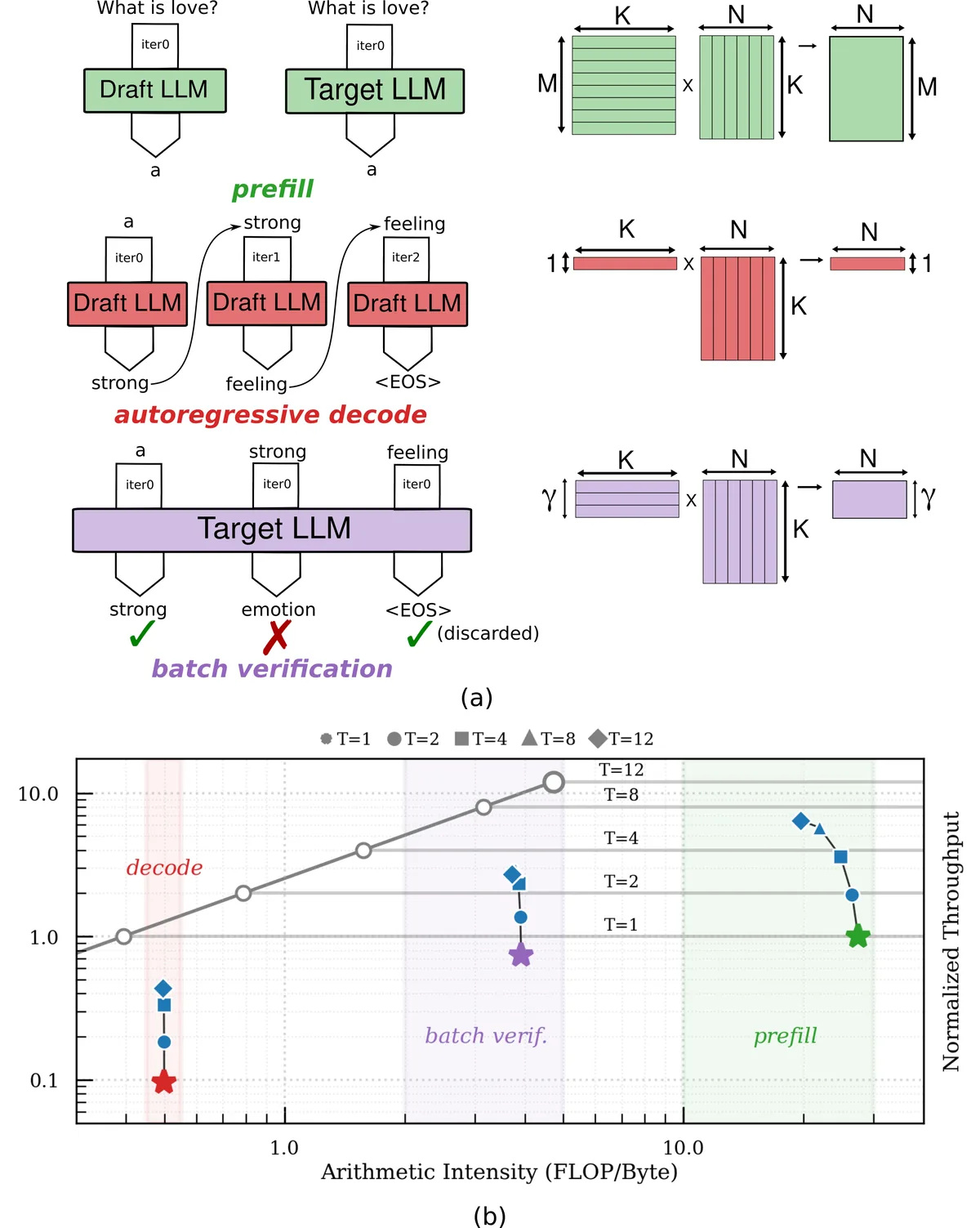

이득은 타깃 모델 호출 횟수의 감소다. 토큰당 수용률 0.8–0.9, $\gamma=4$–$8$인 전형적 조합에서 타깃 호출 한 번이 3–6개 토큰을 확정하므로, 순차적 포워드 패스 수가 그만큼 줄어든다(근거: §2). 문제는 바로 이 검증 단계다. 검증은 $M=\gamma+1$이 되어 GEMM이 되는데, 그 정확한 위치가 $\gamma$와 수용률에 따라 메모리 바운드와 계산 바운드 사이에서 움직인다(근거: §2, Fig. 1). 하나의 고정 아키텍처로는 이 세 체제를 동시에 잘 소화할 수 없는 것이다.

새로운 접근법: SPECTRA

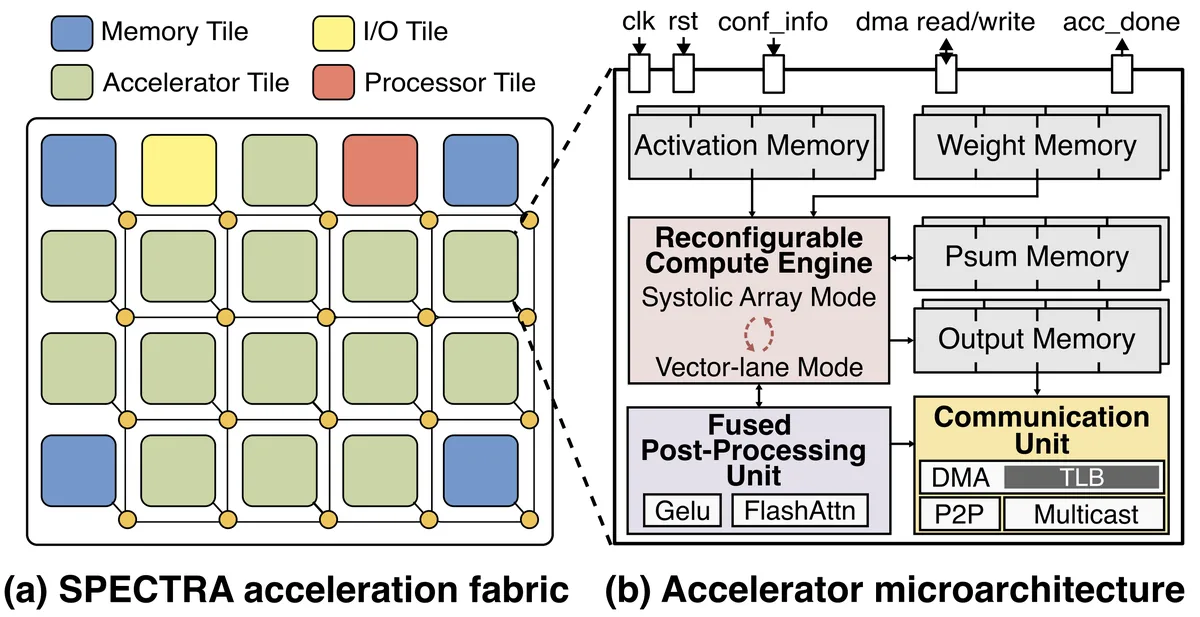

SPECTRA는 런타임 재구성 가능 타일드 아키텍처다. 네 가지 구성요소로 이뤄진다: 커널을 실행하는 가속기 타일들, 타일 간 통신을 담당하는 NoC(Network-on-Chip), 고대역폭 접근을 제공하는 분산 메모리 서브시스템, 그리고 타일을 설정하고 커널 호출을 시퀀싱하는 호스트 프로세서(근거: §3). 재구성성은 두 레벨에서 드러난다.

• 타일 레벨(미세): 각 타일의 컴퓨트 엔진이 커널의 $M$ 값에 따라 실행 모드를 바꾼다.
• 시스템 레벨(거친): 호스트가 타일 수·샤딩 축·통신 패턴을 커널마다 고른다.

각 가속기 타일은 4개의 더블 버퍼 로컬 메모리(활성화·가중치·부분합·출력), 재구성 가능 컴퓨트 엔진, 융합형 후처리 유닛, 통신 유닛(TLB 포함)을 담고 있다. 컴퓨트 엔진의 심장은 $8\times8$ PE 배열로, 64개 PE 각각이 하나의 MAC 유닛을 구현한다(근거: §3). 같은 배열을 모든 커널에 재사용하되, 런타임에 데이터 전달 스케줄과 로컬 메모리 해석만 바꾼다. 배열 자체는 그대로라 오버헤드가 작다.

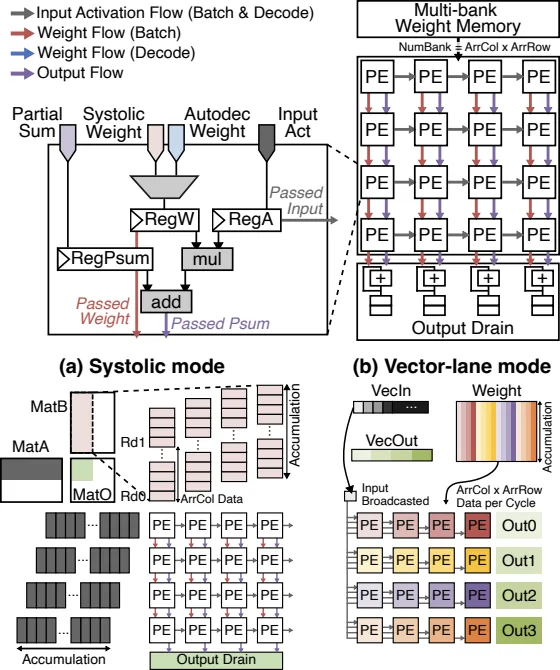

두 실행 모드는 $M$ 값으로 선택된다(근거: §3):

• 시스톨릭 모드 ($M>1$): 출력 고정(output-stationary) 시스톨릭 배열로 동작. 가중치가 열 단위로 스트리밍되고, 활성화는 행별 시간 오프셋을 두고 주입되어 대각 웨이브프론트를 만든다. 각 PE는 리덕션 차원을 따라 부분합을 로컬에 누적한다. 프리필·병렬 검증에 적합.
• 벡터-레인 모드 ($M=1$): 같은 배열을 8개의 독립 내적 레인으로 재해석. 단일 활성화를 모든 열에 브로드캐스트하고, 가중치 메모리를 재색인해 64개 뱅크를 모두 병렬 접근한다. $M=1$일 때도 사이클마다 $8\times8$ 가중치 서브타일 전체를 읽어 높은 활용률을 유지한다. 자동회귀 디코드에 적합.

이 이중 모드 설계는 스펙큘레이티브 디코딩의 두 지배 체제를 그대로 겨냥한다. 고정 데이터패스가 갖는 상보적 비효율 — 벡터 전용은 프리필·검증에서, 시스톨릭 전용은 초안 디코드에서 — 을 재구성 엔진이 동시에 해소한다(근거: §3).

작동 원리: 구체적인 예시로 살펴보기

먼저 시스톨릭과 벡터-레인의 차이를 작은 숫자로 감각을 잡아보자. 어떤 선형 레이어가 $Y = X W$를 계산한다고 하자.

• 디코드(초안 생성): $M=1$이므로 $X$는 단 한 줄 $[1\times K]$다. 출력 $Y$는 $N$개의 내적, 즉 GEMV다. 벡터-레인 모드에서는 이 한 줄의 활성화를 8개 레인 모두에 브로드캐스트하고, 각 레인이 $W$의 서로 다른 열을 맡아 8개의 출력값을 동시에 만든다. 가중치 메모리의 64개 뱅크를 병렬로 읽어 사이클마다 $8\times8$ 서브타일을 통째로 가져온다(근거: §3). 한 토큰짜리 계산이라도 PE 배열이 놀지 않는다.

• 검증/프리필: $M=\gamma+1$ 또는 $M=S$로 $M>1$이다. 이제 $X$는 여러 행이고 출력은 $M\times N$짜리 GEMM이 된다. 시스톨릭 모드에서는 가중치가 열 방향으로 흐르고, 활성화가 행마다 시간을 어긋나게 들어가며 대각선 웨이브프론트를 형성한다. 각 PE는 자기 자리의 부분합만 계속 누적한다(근거: §3).

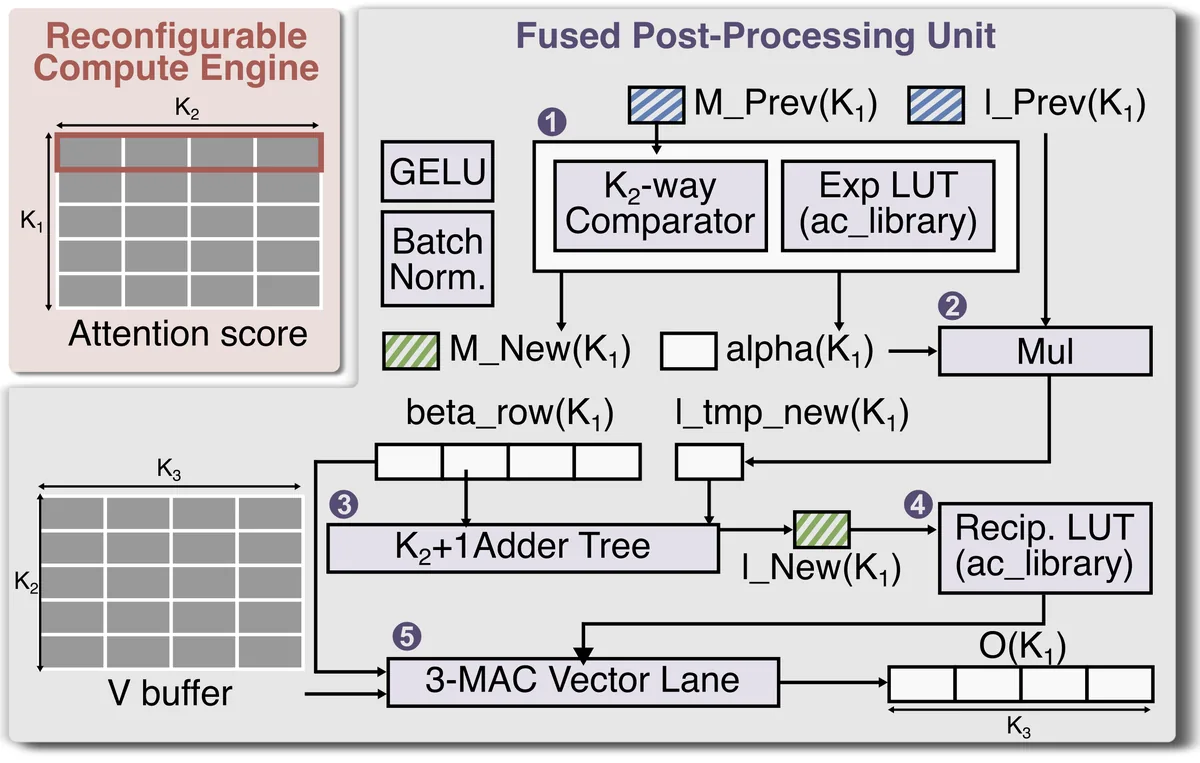

어텐션도 별도 커널 없이 한 타일 안에서 끝난다. 융합형 후처리 유닛이 FlashAttention 스타일 데이터플로우를 구현한다. 전체 $QK^T$ 점수 행렬을 메모리에 실체화하지 않고, KV 블록 단위로 점진 계산하며 온라인 소프트맥스를 수행한다. 각 블록에서 $K$-way 비교기가 최댓값(수치 안정화용)을 찾고, 지수 LUT가 exponential을 계산하고, 덧셈 트리가 정규화 계수를 누적한다. 중간량($M_{\text{prev}}$, $M_{\text{new}}$, $I_{\text{prev}}$, $I_{\text{new}}$)이 블록 사이의 행별 최댓값과 정규화 계수를 유지해, 점수 행렬을 통째로 저장하지 않고도 $O=\mathrm{softmax}(QK^T/\sqrt{d_h})\cdot V$를 스트리밍으로 생산한다(근거: §3).

시스템 레벨의 “비밀 병기"는 샤딩 축의 자유다. 행렬 곱 $[M\times K]\cdot[K\times N]$을 $T$개 타일에 나눌 때, 세 축 중 어느 것을 나눌지 커널마다 고른다(근거: §3):

• N-샤딩(출력 병렬): 출력 차원 $N$을 나눈다. 활성화는 복제, 가중치는 분할, 타일 간 리덕션 불필요.
• K-샤딩(리덕션 병렬): 리덕션 차원 $K$를 나눈다. 부분합을 P2P로 합쳐야 함.
• M-샤딩(행 병렬): 행 차원 $M$을 나눈다. 가중치는 복제되지만 리덕션 불필요.

직관적으로, 초안 디코드($M=1$)는 행 병렬성이 없어 K-샤딩이 유리하고, 프리필·검증은 $M$이 커서 N-샤딩이 리덕션 오버헤드 없이 매력적이다(근거: §3). 이 결정은 FPGA 프로파일링으로 만든 코스트 모델 기반의 사내 매핑 플로우가 내려준다.

성능 검증: 주요 결과

프로토타입은 ESP 플랫폼 기반의 proFPGA UltraScale+ XCVU19P에서 20타일(가속기 14·메모리 4·CVA6 RISC-V 프로세서 1·I/O 1)로 구현됐고, 100 MHz에서 동작한다(근거: §4). 워크로드는 세 초안/타깃 쌍이다: Pythia-70M→160M, SmolLM2-135M→360M, GPT-2-124M→774M. 기본 설정은 프롬프트 32토큰, 모델 쌍당 20개 프롬프트 평균, $\gamma=8$이다.

타일 레벨 재구성의 효과(Fig. 6). 재구성 엔진은 시스톨릭 전용 대비 1.42배 / 2.09배 / 1.16배, 벡터 전용 대비 3.80배 / 5.97배 / 8.02배 빠르다(Pythia / SmolLM2 / GPT-2 순)(근거: §4). 재구성 엔진이 타깃 전용 디코딩 대비 스펙큘레이티브 디코딩으로 얻는 속도향상도 1.36배 / 2.04배 / 3.82배로, 세 데이터패스 중 가장 크다. 즉 유연성은 절대 성능뿐 아니라 “스펙큘레이션 그 자체의 결실"도 키운다.

유연성의 대가가 저렴하다는 점도 중요하다. 재구성 엔진은 시스톨릭 전용 대비 LUT +82%, FF +79%를 더 쓰지만, 이는 이중 데이터패스와 모드 선택 제어(스티어링 로직) 때문이고, BRAM은 +7.7%, URAM은 0%, DSP는 +10.4% 증가에 그친다(근거: §4, Tab. 2). 즉 산술·저장 자원을 복제하지 않고 제어 로직만 더해 2배 가까운 속도향상을 얻는다.

시스템 레벨 샤딩의 추가 이득(Fig. 7). 동일 재구성 엔진에서 최선의 고정 샤딩 대비 혼합 샤딩 정책이 1.14배 / 1.25배 / 1.05배 더 빠르다. 어떤 단일 샤딩 계열도 보편적으로 최적이 아니며, 단계에 따라 N-샤딩(K-샤딩의 리덕션 체인을 피함)이나 M-샤딩으로 전환하는 것이 효과적이다(근거: §4).

엣지 GPU와의 정면 비교(Tab. 3). GPT-2 스펙큘레이티브 디코딩($p=128$)에서 SPECTRA는 Jetson Orin NX와 Jetson TX2의 0.19 TPS 대비 0.69 TPS로 약 3.6배 높은 처리량, 전력 효율은 0.035 TPS/W로 TX2(0.012)의 2.9배, Orin NX(0.008)의 4.4배를 기록했다. 참고 GPU가 ~1 GHz에서 돌고 오프칩 대역폭도 더 높음에도 불구하고다.

에이블레이션(Fig. 8, Pythia-160M→410M)도 견고함을 보인다. $\gamma\in\{4,8,16\}$에서 모두 유효하며 최적점은 $\gamma=8$, 출력 길이가 32→256토큰으로 늘면 속도향상이 1.22배→1.90배로 커진다. 일회성 프리필 비중이 줄고 반복되는 초안/검증 루프가 지배할수록 두 체제를 모두 지원하는 이점이 커지기 때문이다(근거: §4).

우리의 관점: 강점, 한계, 그리고 이 연구가 중요한 이유

강점은 명확하다. 이 논문은 “추론 단계마다 산술 강도가 달라진다"는 널리 알려진 사실을, 하드웨어가 런타임에 반응해야 한다는 설계 원리로까지 밀어붙였다. 특히 (1) 이중 모드 PE 배열이 산술 자원을 복제하지 않고 제어 로직만으로 2배 가까운 이득을 낸 점, (2) 타일 레벨과 시스템 레벨의 재구성을 하나의 매핑 플로우로 통합해 단계별로 최적 샤딩이 달라지는 현상을 정량적으로 보인 점이 돋보인다.

그러나 비판적으로 봐야 할 지점도 있다.

• 절대 처리량은 낮다. 0.69 TPS는 실서비스에 쓸 수준이 아니다. 성능 우위가 “엣지 GPU 대비 3.6배"라는 상대치에서 나오고, 100 MHz 클록·45 GB/s DDR이라는 제약 아래의 승리라는 점을 놓치면 안 된다(근거: §4, Tab. 3).
• 모델 규모가 작다. 평가된 타깃 모델은 최대 774M 파라미터로, 수십 B 이상의 현대 LLM으로의 확장성은 검증되지 않았다. 온칩 메모리 18.84 MB에 비해 KV 캐시가 커지는 장문 맥락 시나리오도 다루지 않았다.
• 정밀도가 32비트다. AI 공식의 가중치 로드가 32비트 전제에서 나온다는 점(근거: §2)에서 알 수 있듯, INT8/FP8 양자화와의 결합은 탐색되지 않았다. 양자화는 엣지 배치에서 거의 필수인데, 재구성 엔진이 저정밀과 어떻게 공존할지는 열려 있다.
• 매핑 자동화가 제한적이다. “사내 매핑 플로우"가 FPGA 프로파일링 기반 코스트 모델에 의존하므로, 일반화된 컴파일러·오토튜너로서의 성숙도는 확인되지 않았다(근거: §3).
• 재구성 오버헤드의 정량화가 없다. 커널마다 모드를 전환하는 지연(latency)·전력 비용이 명시적으로 분리돼 보고되지 않았다.

그럼에도 이 연구가 중요한 이유는 분명하다. LLM 추론이 데이터센터에서 엣지로 내려가는 흐름 속에서, “고정 실리콘 대신 런타임에 형태를 바꾸는 하드웨어"가 메모리 바운드 병목을 실질적으로 우회할 수 있음을 프로토타입 수준에서 증명했다는 점이다.

다음 단계는?: 앞으로의 길

저자들은 결론에서 두 레벨 재구성의 조합이 엣지 LLM 추론의 유망한 해법이라고 정리한다(근거: §6). 한계에 비추어 합리적인 다음 단계를 제안해보면:

1. ASIC 구현으로 클록·에너지 한계 돌파. FPGA(100 MHz)의 주파수·전력 제약을 ASIC에서 풀면 절대 TPS가 실서비스 수준에 가까워질 수 있다.
2. 저정밀·양자화와의 결합. FP8/INT8 MAC을 지원하도록 PE 배열을 확장하면 메모리 트래픽과 온칩 점유를 동시에 줄일 수 있다.
3. 더 큰 모델과 장문 맥락. 수 B 파라미터급 타깃과 성장하는 KV 캐시를 어떻게 타일드 패브릭에 분산할지가 관건이다.
4. 매핑의 자동화·일반화. FPGA 프로파일링에 의존하는 코스트 모델을 컴파일러 수준으로 격상해, 런타임 $\gamma$·수용률 변화에 실시간 대응하는 자율 매핑으로 나아갈 수 있다.
5. 동적 스펙큘레이션 길이와의 공동 설계. $\gamma$를 런타임에 조절하는 알고리즘과, 그 변화를 하드웨어 매핑에 즉시 반영하는 루프를 엮는 것이 자연스러운 확장이다.

논문 원문의 표

arXiv e-print 의 LaTeX 원본에서 기계적으로 옮긴 표입니다. 숫자는 논문의 값이며 모델을 거치지 않았습니다.

표 1. Scalability at $\gamma=8$. All entries report speedup.

표 2. Resource utilization across datapath configurations.

표 3. Platform comparison on the GPT-2 speculative decoding workload ($p{=}128$). Jetson figures are derived from per-token latencies reported by ; SPECTRA results are measured on the FPGA prototype at 100 MHz.

이 글의 그림은 arXiv:2609.24847 원본에서 가져왔습니다 (CC BY 4.0). 크기와 형식만 바꿨습니다.
